产品介绍
_1756445403823.png)
_1756445406719.png)
_1756445417265.png)
WM系列自动调焦切割头（ WM04T、WM06T、WM15T）支持4kW-15kW激光管材切割，激光头所有镜片均采用外置可抽拔式设计，方便客户快速维护更换镜片，极大的提高了客户的使用效率；适配QBH、G5、Q+、LOE3.2 等各种主流激光器光纤接口。
功能特点
系统兼容性高，总线及非总线系统的灵活应用，适配系统兼容性高，能快速精准的实现连续的焦点位置调节，显著的客户的加工效率。
高度防尘密封性，内部结构高度密封，完全光电分离的设计，有效的保护光学元件，避免受到灰尘和传动机械的污染，延长光学元件的使用寿命。
智能监测数据实时反馈，激光头内置各种传感器，可对切割头内部镜片温度、气体压力等加工过程中的参数进行实时反馈。
多重保护镜片，4片保护镜片，高效的保护准直和聚焦镜片。
高适配性，适配QBH、G5 等各种主流激光器光纤接口。
维护便捷，激光头所有镜片均采用外置可抽拔式设计，方便客户快速维护更换镜片，极大的提高了客户的使用效率。

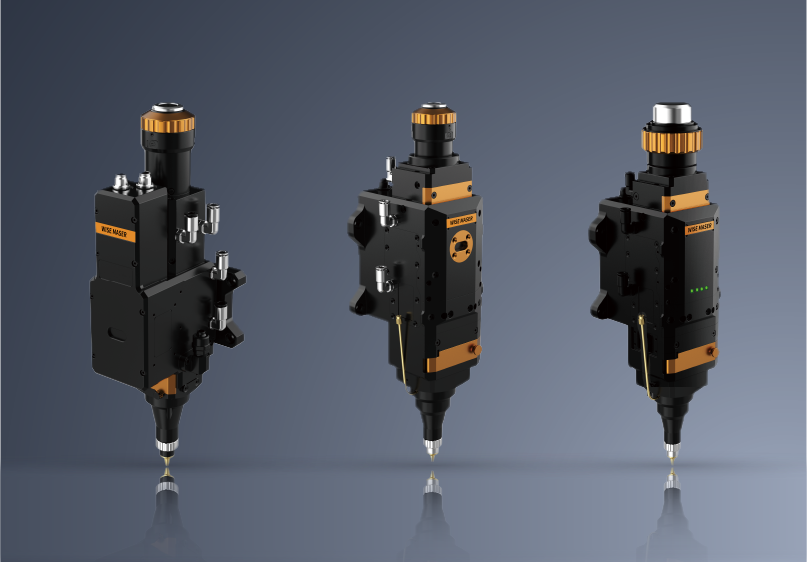

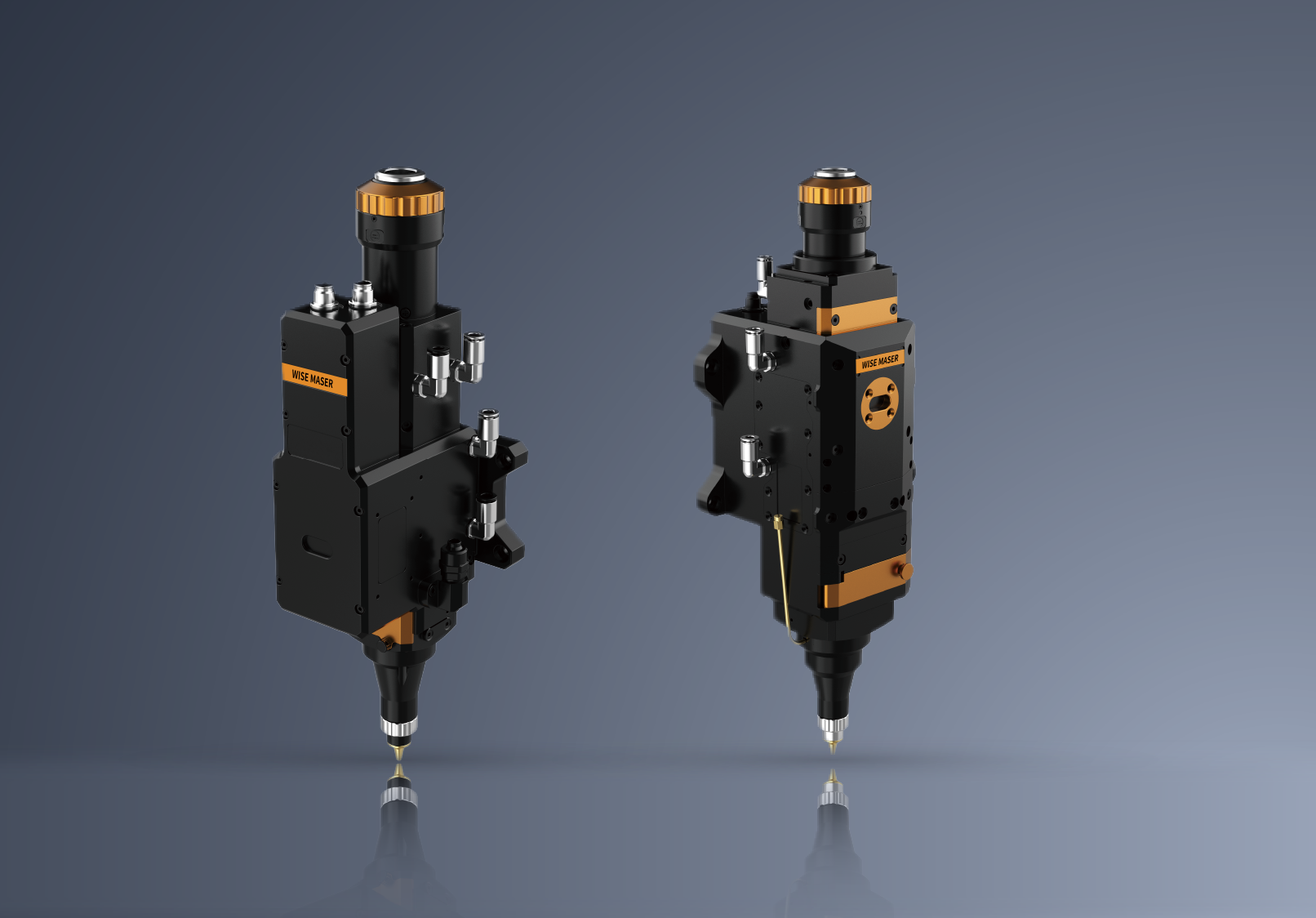

产品规格
产品参数
|

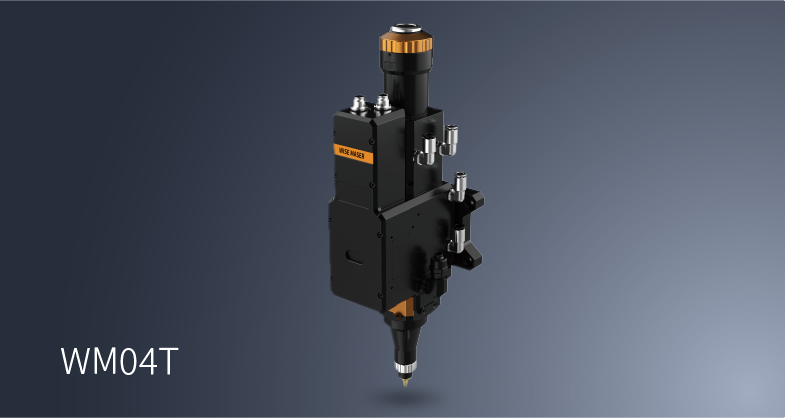

WM04T参数 |
|
|
准直焦距 |
F75mm;F100mm |
|
聚焦焦距 |
F125mm,F150mm,F200mm |
|
通光孔径 |
28mm |
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
10mm-12mm |
|
调焦精度 |
0.05mm |
|
准直保护镜规格 |
D24.9mm×1.5mm |
|
聚焦中/下保护镜规格 |
D27.9mm×4.1mm |
|
辅助气体压力 |
≤30bar |
|
重量 |
3.5Kg |
|

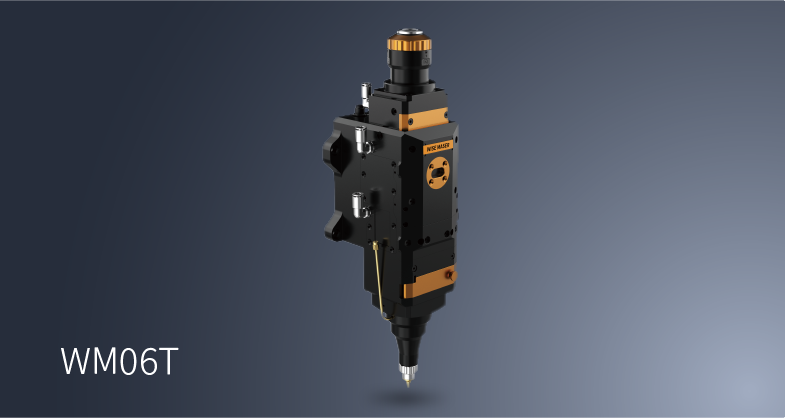

WM06T参数 |
|
|
准直焦距 |
F100mm |
|
聚焦焦距 |
F200mm |
|
通光孔径 |
35mm |
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
±40mm |
|
调焦精度 |
0.01mm |
|
准直上保护镜规格 |
D25.4mm×4mm |
|
准直中保护镜规格 |
D34mm×5mm |
|
聚焦中下保护镜规格 |
D34mm×5mm |
|
辅助气体压力 |
≤30bar |
|
重量 |
6.5Kg |
|
WM15T参数 |
|
|
准直焦距 |
F100mm |
|
聚焦焦距 |
F200mm/F250mm |
|
通光孔径 |
35mm |
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
±40mm |
|
调焦精度 |
0.01mm |
|
准直上保护镜规格 |
D25.4mm×4mm |
|
准直中保护镜规格 |
D34mm×5mm |
|
聚焦中/下保护镜规格 |
D34mm×5mm |
|
辅助气体压力 |
≤30bar |
|
重量 |
7.8Kg |
