维宏型钢智能解决方案，功能亮点全面GET!

发布时间：2024-08-09 18:04

型钢解决方案专家来啦！

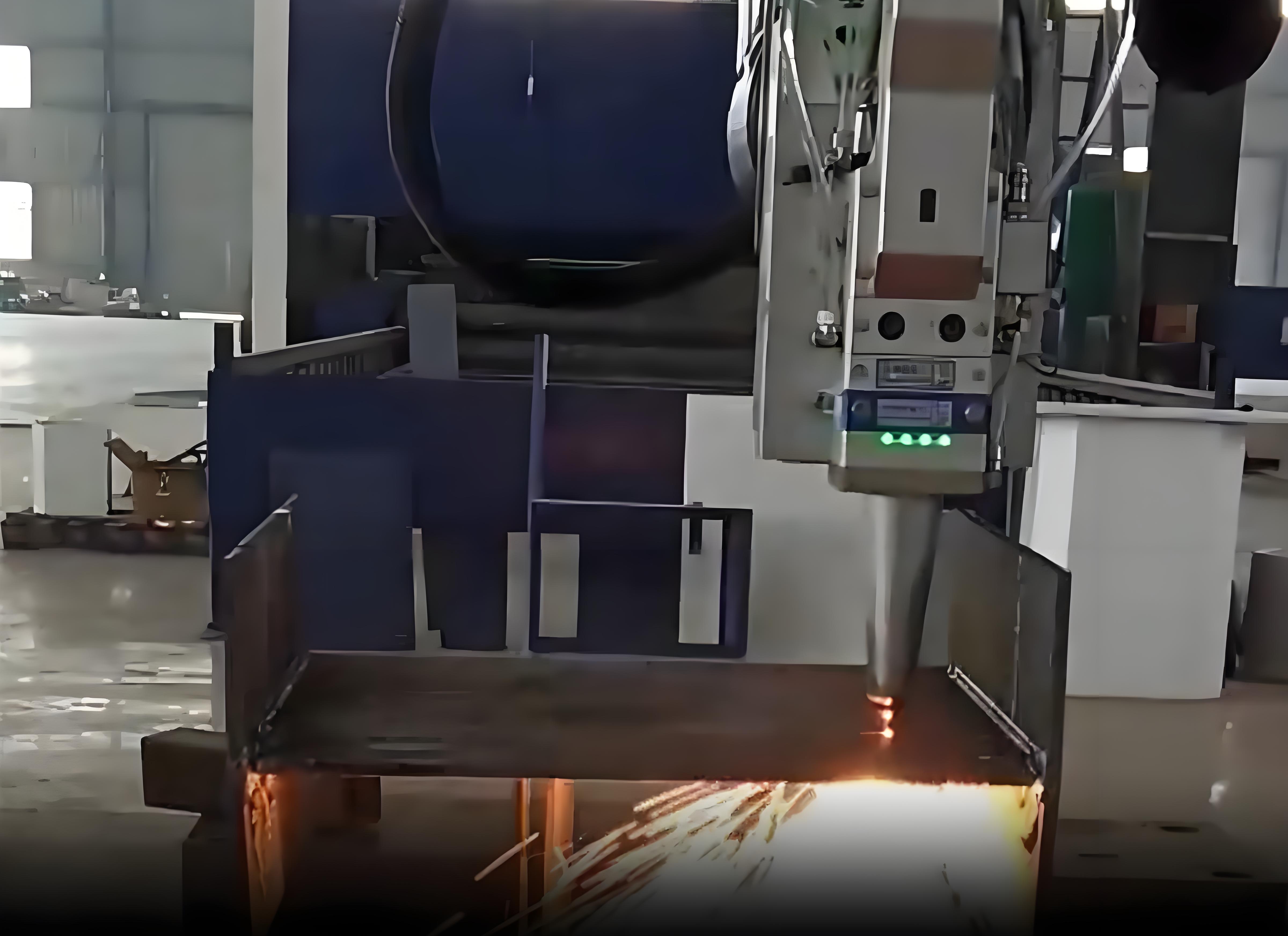

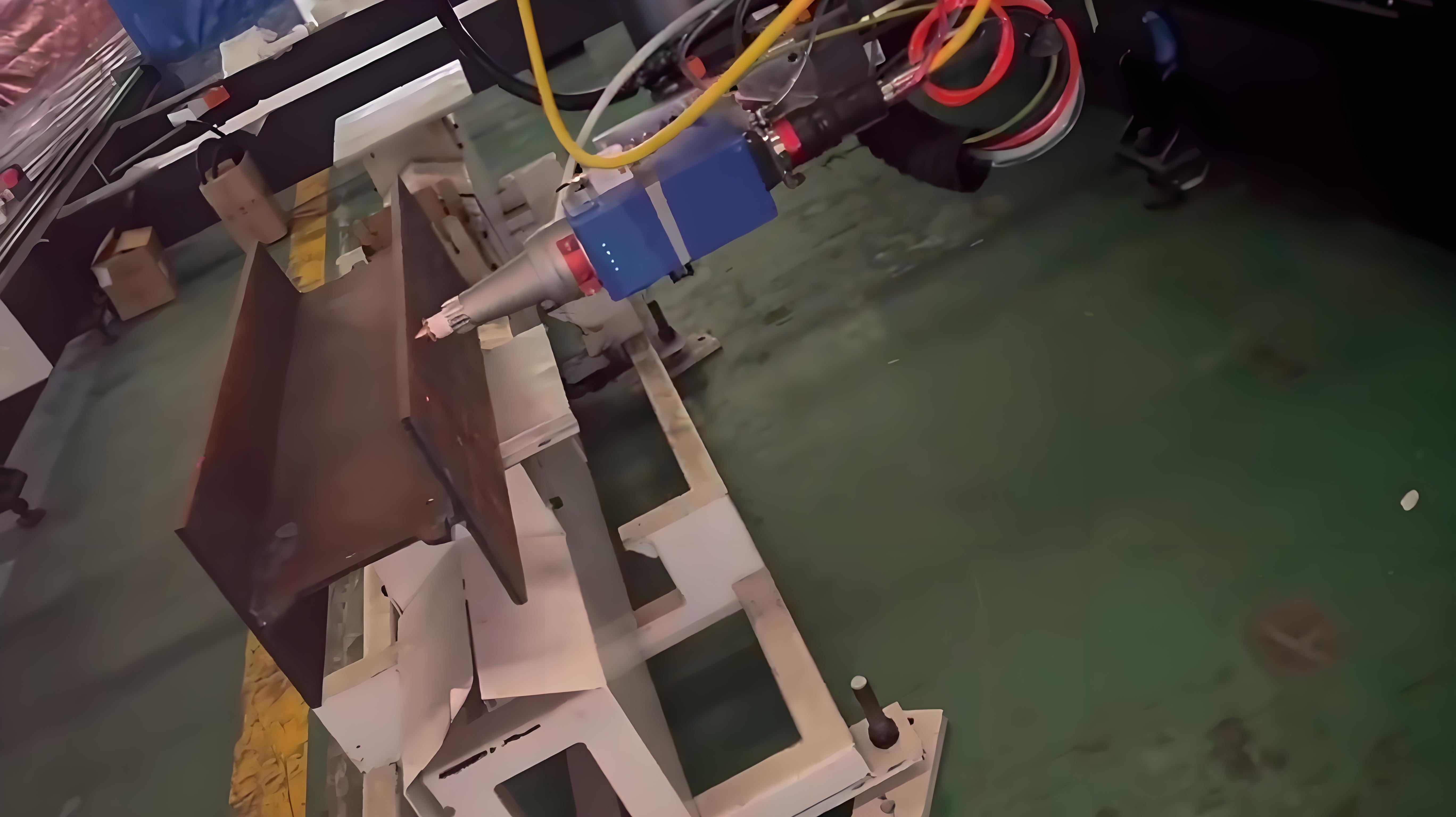

TU30A-3D 型钢三维五轴激光切割系统

维宏股份创新突破数控领域关键技术，专为钢构领域设计推出TU30A-3D 型钢三维五轴激光切割系统。

本系统融合了18 项发明专利和 1 项外观设计专利，包括柔性加减速算法和五轴 RTCP 算法等，荣获CCMT2024 春燕奖。

与传统等离子切割相比，本系统的加工效率提高超过 300%，在相关行业内已受到广泛应用。

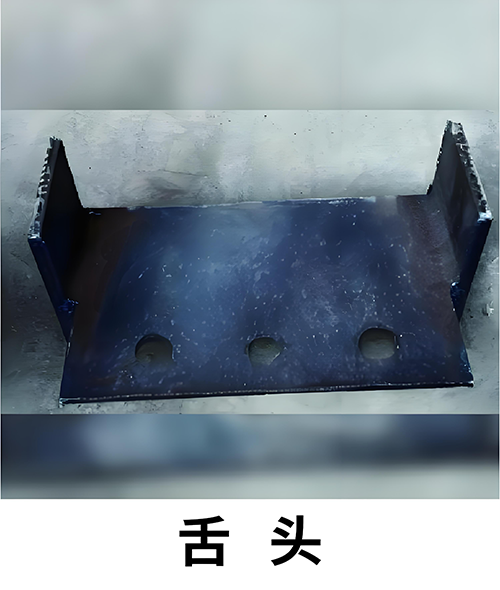

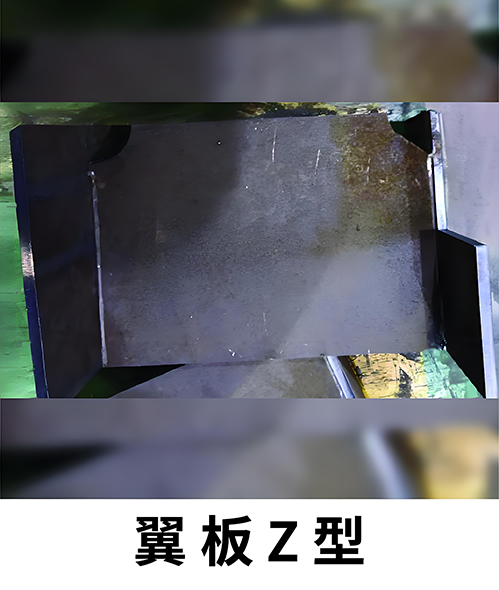

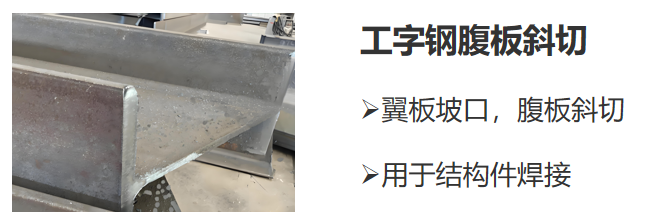

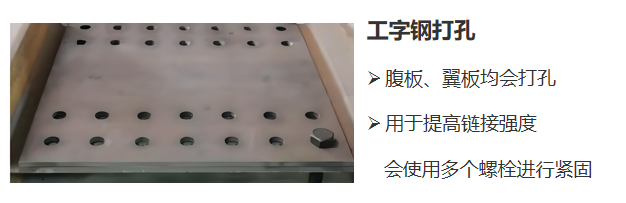

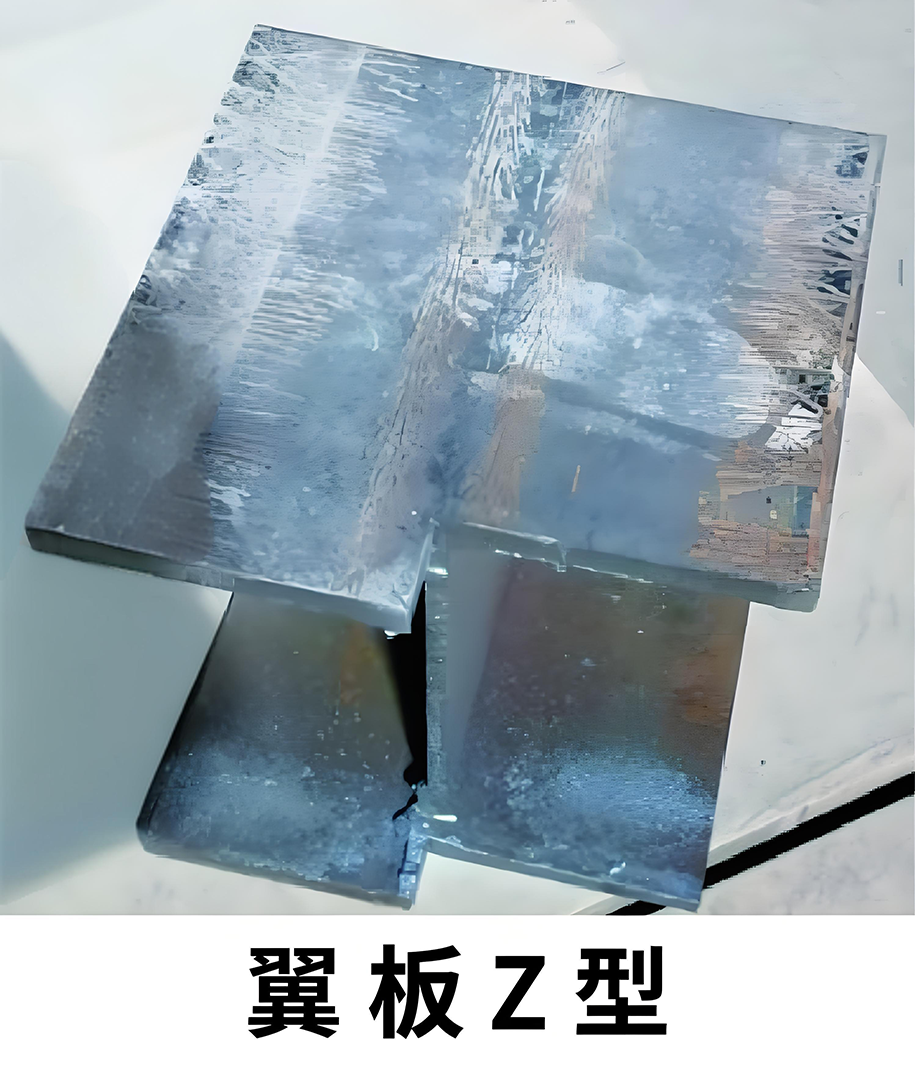

常见加工零件

机构配置

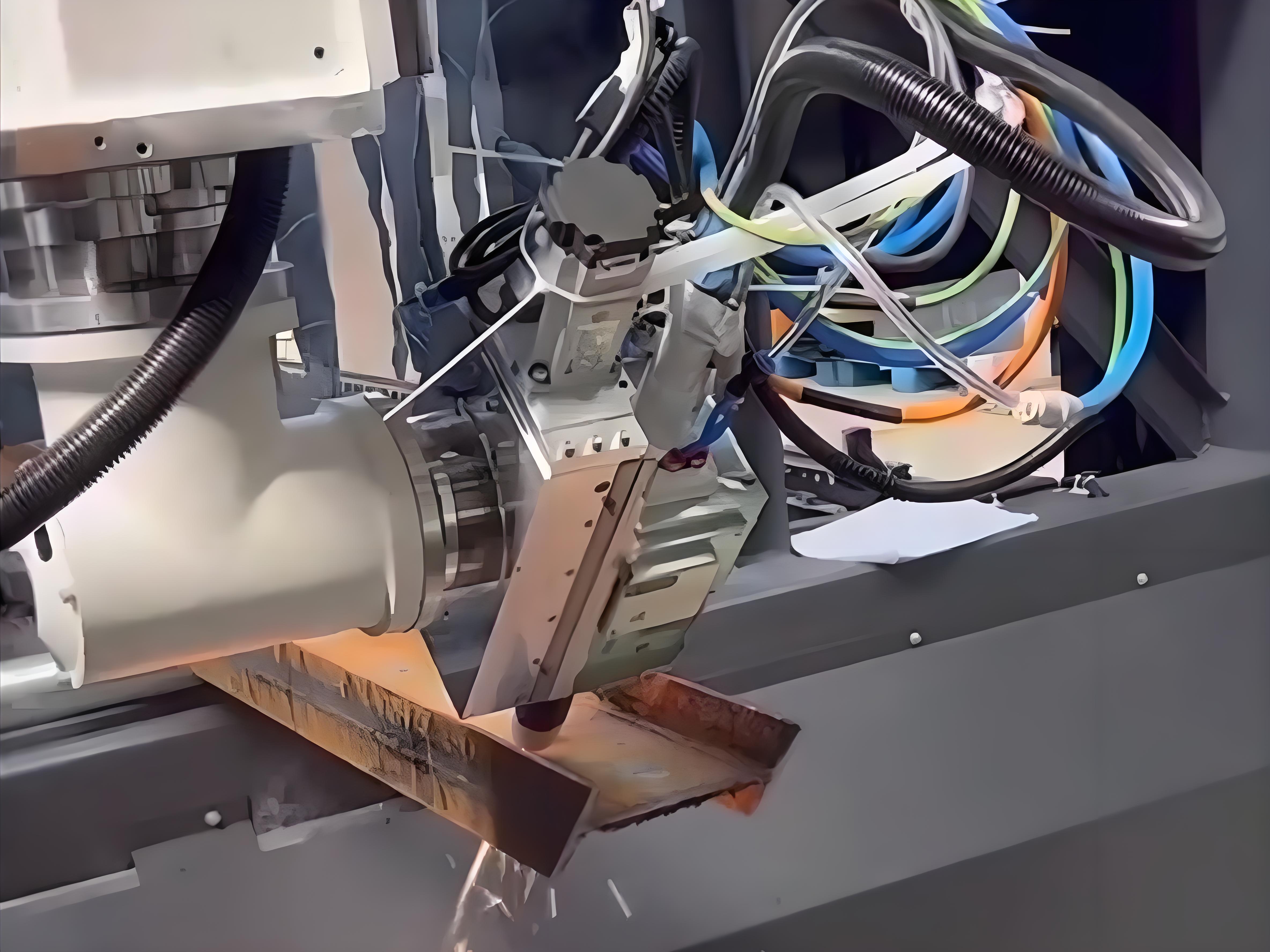

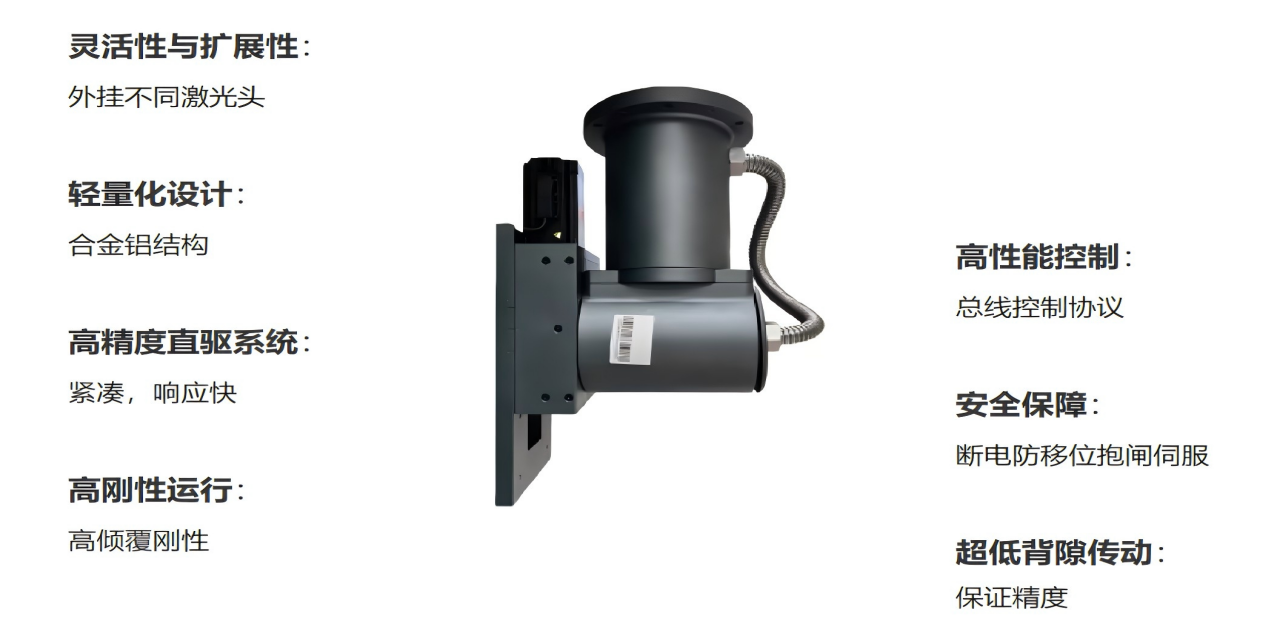

BCU 三维五轴激光摆头（H 型钢专用款）

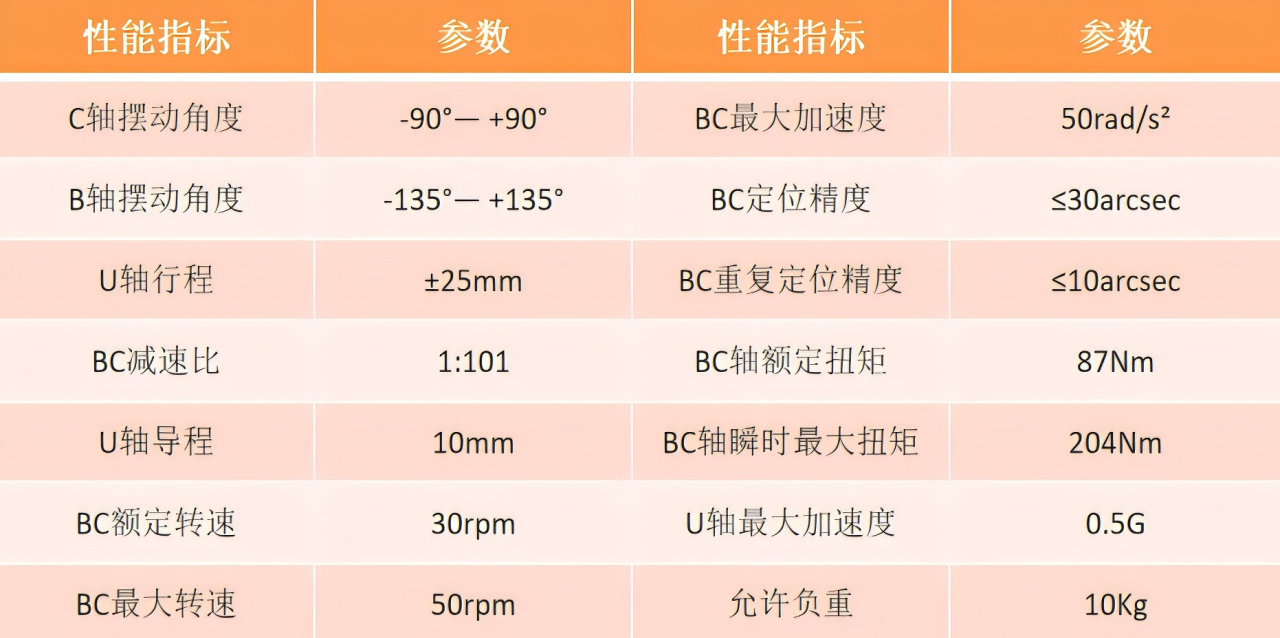

主要技术指标

通用部分

系统功能亮点！

1、五轴控制算法

BC五轴RTCP联动算法

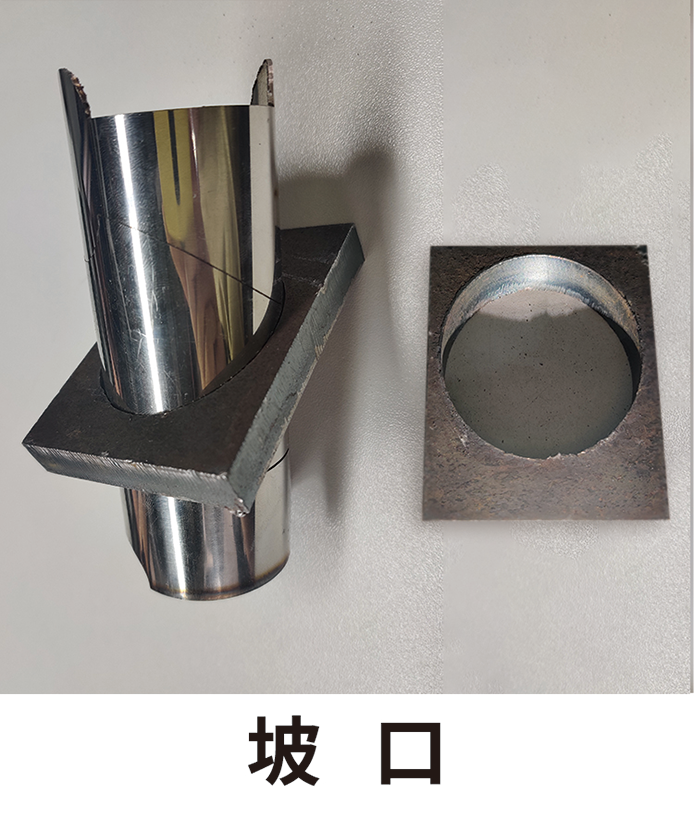

支持坡口切割

切割点精准定位

2、视觉标定

利用CCD相机，自动测量并补偿机械误差

减少人工干预，提升测量效率

可通过流程图直观展示标定进度

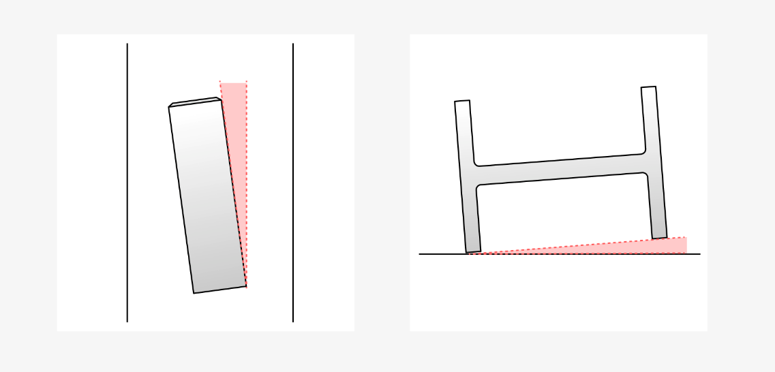

3、型钢摆放偏差补偿

精确捕捉型钢摆放的角度偏差

根据型钢长度和弯曲特性，实施分段补偿

智能调整坐标系，自动匹配型钢的实际位置

系统自动校正运动指令，消除偏差影响

4、空间轨迹误差测定

1、支持YZ平面轨迹误差测定

2、搭配 XY平面轨迹误差测定、驱动器延时测定功能，使XYZBC轴达到同步的效果

3、满足翼板、腹板坡口图形切割要求

5、空间蛙跳

采用XYZBC五轴空间联动蛙跳技术

空间运动协调性高

腹板<->翼板，翼板<->翼板自由切换

优化路径，空程缩短30%

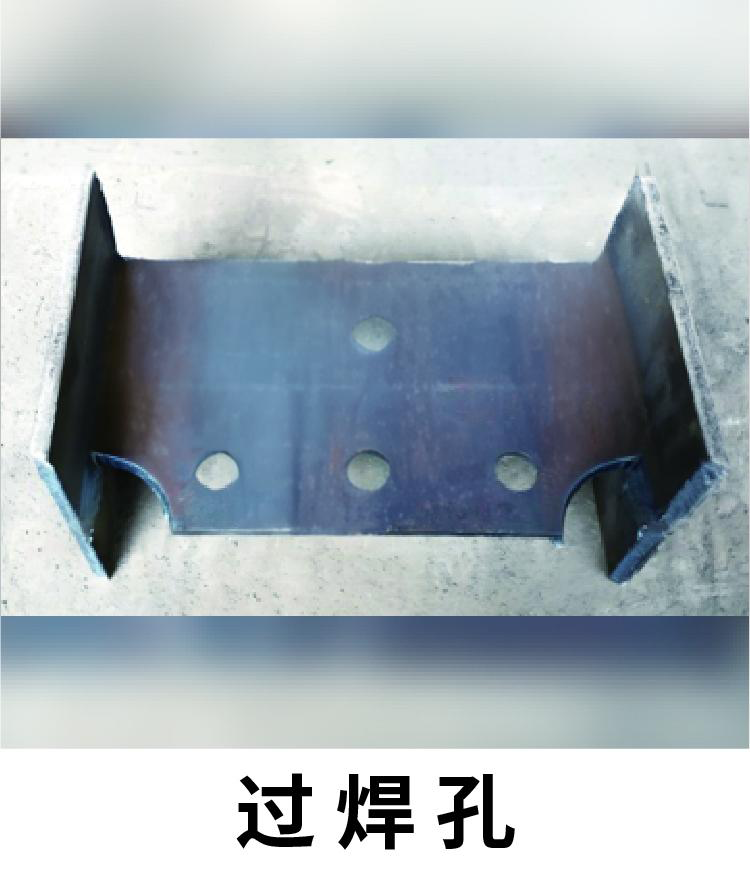

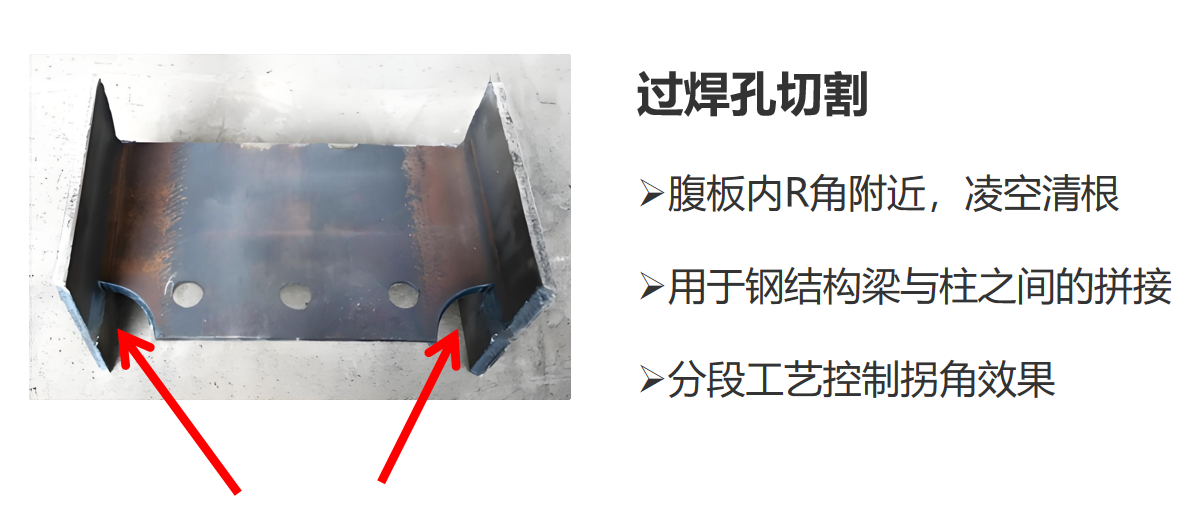

6、过焊孔切割

支持多种过焊孔切割工艺，灵活适应不同焊孔尺寸

凌空重复加工烧熔清根，确保清根彻底

凌空一次成型切割，减少步骤

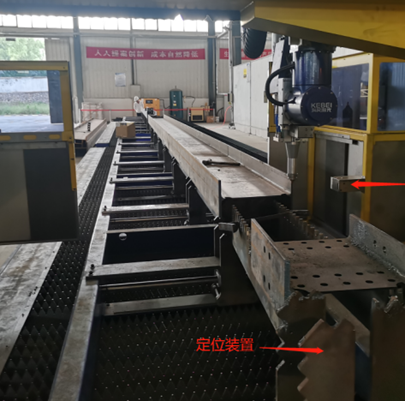

7、寻中方式

优点：工字钢、角钢、槽钢——多种测量方法适应不同测量需求
定位基准点设定

设定基准点，获取中心

尺寸偏差

根据管材与图纸的偏差

自动寻中

加工时寻中管理

分中调试

寻中调试工具

8、多工位切割

一次多根上料

提高加工利用率

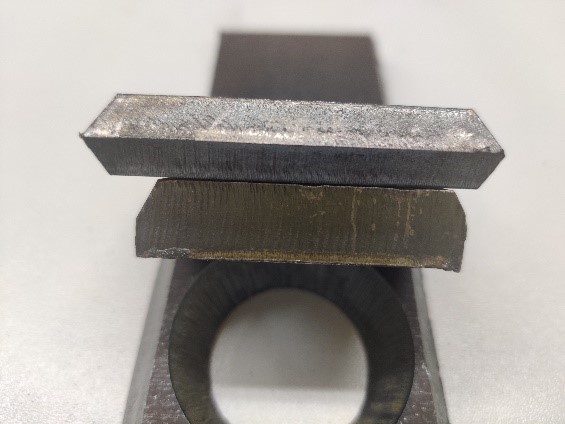

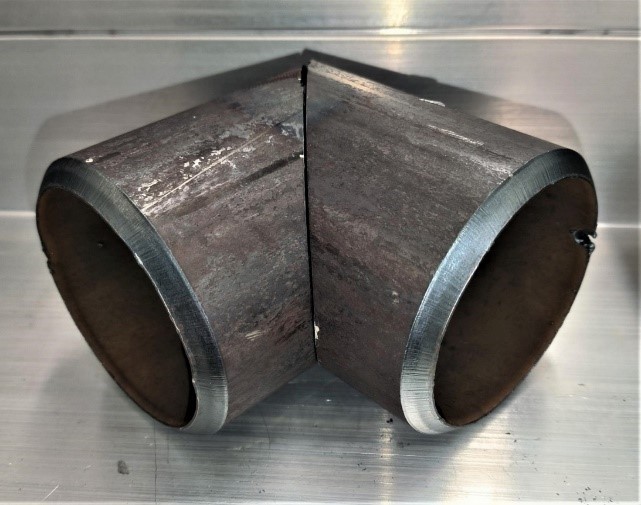

9、支持平面坡口、管材切割

支持高功率厚板切割

支持普通管材坡口切割

支持型钢切割

样件展示
