坡口新版强势来袭！WiseCAM管材套料更新公告
发布时间：2023-10-27 17:03
激光管切坡口套料
WiseCAM For Tube-Bevel 2.1.6 提供了更优质的管材坡口零件切割解决方案，配合激光切割系统解锁更多加工场景，也在图元工艺上做了大量优化调整，助力用户加工更高品质管材坡口零件！
三大全新功能
WiseCAM For Tube-Bevel 2.1.6
01

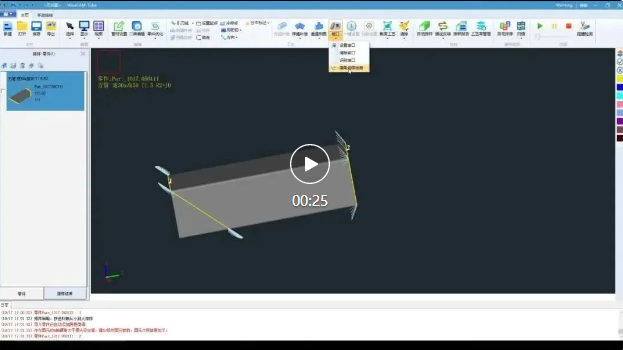

切断面修平
▲全屏播放视频获得更清晰的体验
补齐修平零件切断面的斜切或缺口部分，并自动添加微连，解决前卡夹具无法夹持拉料的问题。效果如下所示：
02

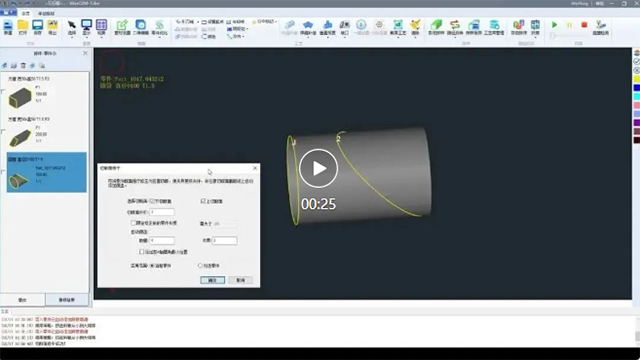

摆角超限检测
▲全屏播放视频获得更清晰的体验
自动检测校对零件坡口的摆角行程，提前预知切割刀路设备超程情况。
03
图组垂直相贯
▲全屏播放视频获得更清晰的体验
多个图元组成图组，添加垂直角度相贯，降低后续支管装配难度。
六大功能优化
WiseCAM For Tube-Bevel 2.1.6
01
斜贯坡口设置优化
支持按图形的法向量方向夹角，设置斜贯坡口，简化计算方式。
02
分段设置优化
分段设置可以应用原图形的坡口工艺，保留全段路径工艺。
03
割缝补偿优化
截断线可以添加平移割缝补偿，让零件切割精度更高。
04
设置起点优化
坡口图元可以设置起点至指定摆角处，实现直切部分起刀。
05
微连优化
坡口图元可以添加微连至最小摆角处，微连尽量放在直切位置，提高坡口图元切割质量。
优先在非过棱段上添加微连，避开过棱段，降低零件后处理难度。
06
全等共边优化
排样时全等共边保留起点与缺口过切，确保全等共边截断线在设定的位置起刀。
我们认真对待每一环节的需求，无论是加工准备、工艺调整还是现场效果，WiseCAM排版软件配合维宏激光切割系统，致力于为用户提供无限价值。
