一看就会！超详细维宏水切割视觉系统调试安装教程
发布时间：2023-03-20 16:15
视 觉 系 统

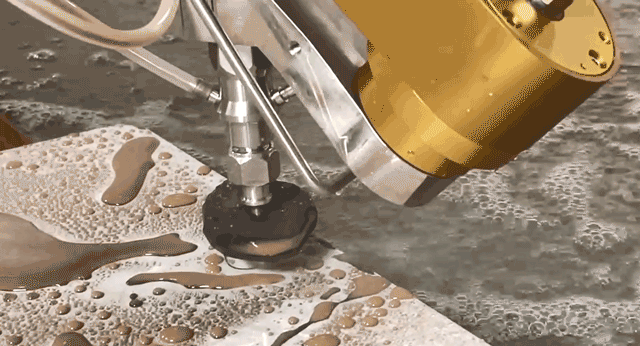

针对卫浴行业“无缝盆”的生产应用，维宏股份推出了视觉解决方案，采用专业的“内参标定”与“坐标标定”相结合的视觉算法，在保证切割精度及质量的前提下，大大提升广大用户的生产效率。
为方便广大客户使用，我们整理出解决方案详细的安装调试教程，为生产保驾护航。
请先安装相机驱动，插上视觉加密狗，再按照以下四个视频依次进行软件调试设置。

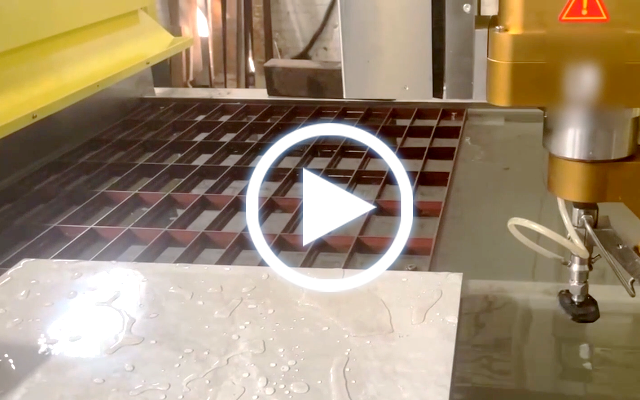

一．切割平台精度调校
操作步骤：
1.XY垂直度调整；
2.机床水平度调整。
二．视觉内参标定
操作步骤：
1.放置标定板并对其进行调平；
2.找到“内参标定高度”，记录在用户指令中；
3.相机镜头调焦；
4.获取内参标定图片并计算内参标定。
三．获取切割高度差（拍照高度与切割高度差）
操作步骤：
1.取走标定板，重新装上投光仪；
2.刀头移到瓷砖上XY清零，并手动测高；
3.找到“坐标标定高度”，并记录在用户指令中；
4.点击”获取切割高度差“得到拍照高度与切割高度差。
四．坐标标定
操作步骤：
1.收回投光仪；
2.X0Y0位置开阀在瓷砖上打孔；
3.调整投光仪高度，避免其遮挡相机镜头；
4.执行多点坐标标定；
5.执行标定计算，并查看标定误差。
为广大用户提供更便捷的操作与使用，维宏股份推出了面板图形自动生成功能，降低操作人员的图形编辑的工作量，最大化提高工厂的生产效率，相关的操作教程后续将推出，敬请期待。
