岩板切割有讲究,一份技术指南送给你

发布时间:2021-05-24 19:56


没有“金刚钻”,不揽瓷器活儿

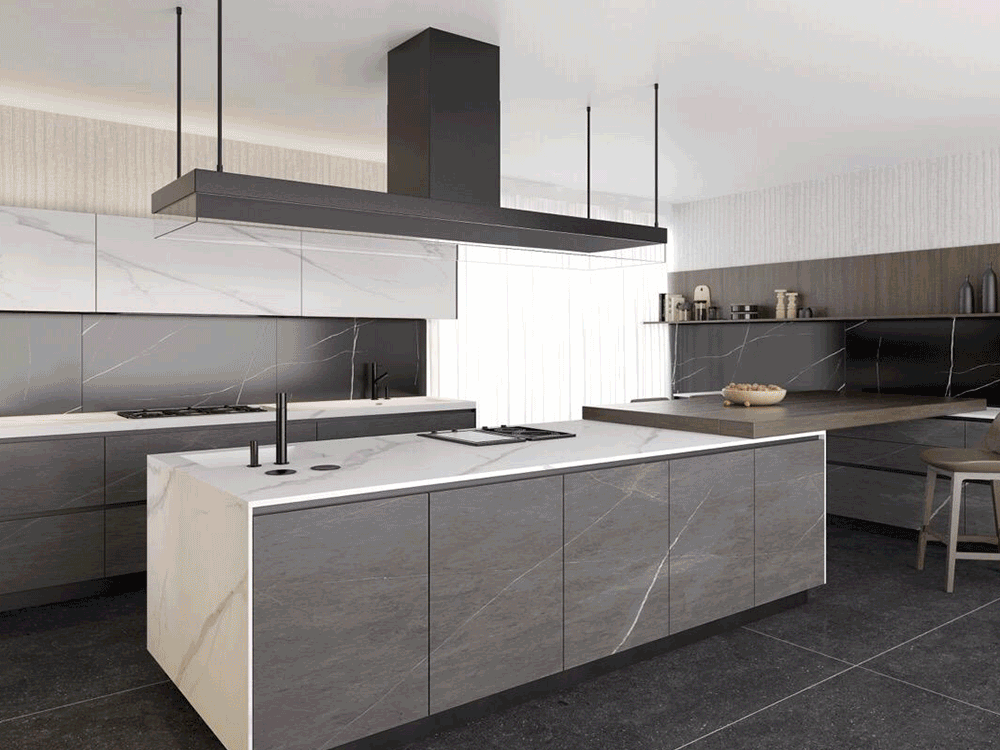

大规格岩板逐渐走进千家万户
无论上墙下地
还是各种家居定制场景的应用
都离不开工厂对岩板原片的加工
其中切割是岩板深加工不可或缺的环节

水切割 划切
家装行业作为维宏重点关注领域之一,针对岩板的切割和开料提供水切割 、划切等系统解决方案。

一、AC水切割方案

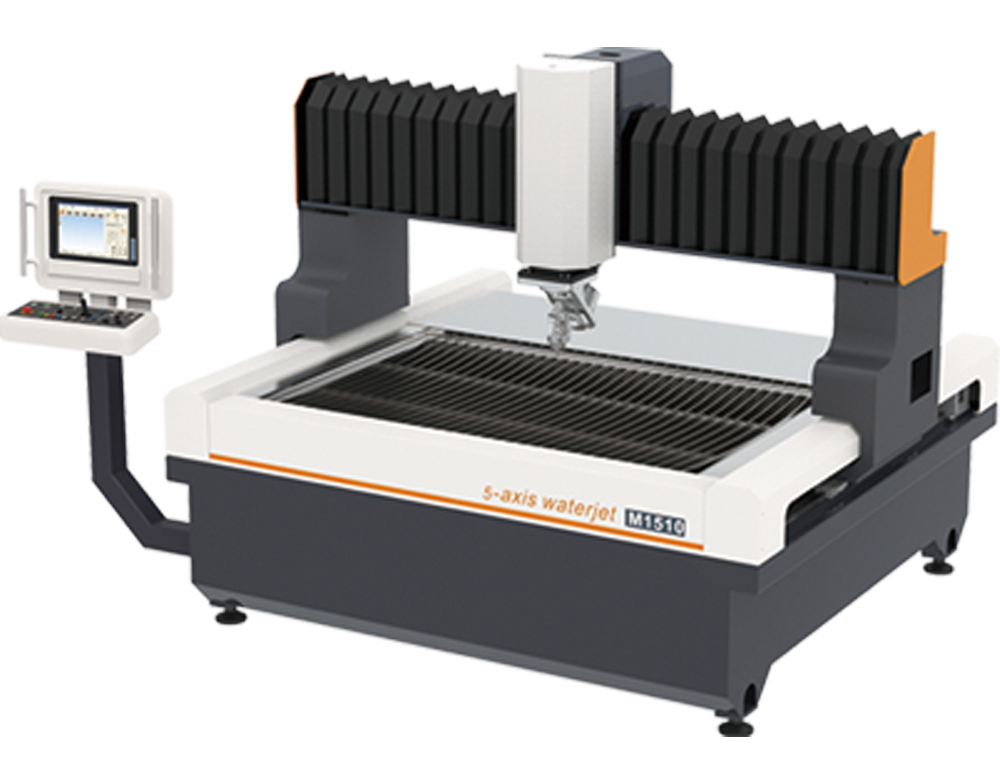

AC五轴水刀灵活性高,挖孔镂空切割、大角度坡口切割皆不在话下,是岩板家居定制领域的首选方案。

1、CAD/CAM再升级



维宏NcEditor软件陆续推出了自动识别阴/阳切、自动添加引刀线、自动设置刀补等智能化功能。

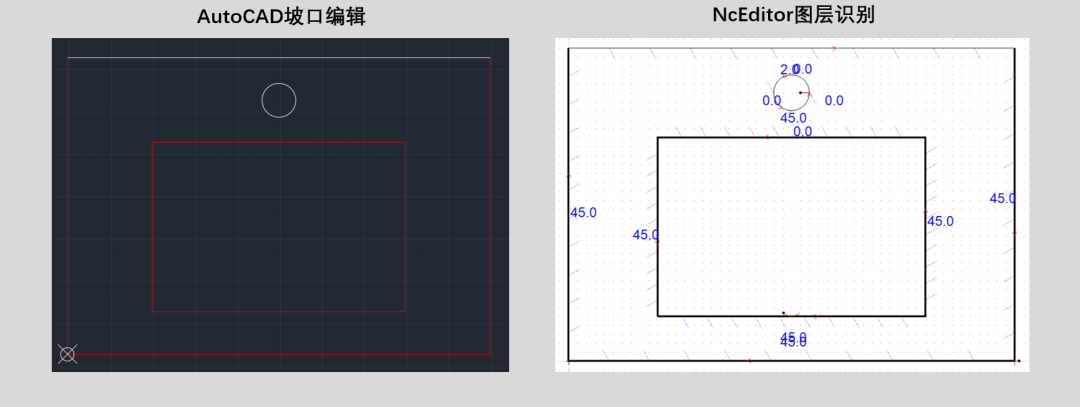

为进一步提高终端用户实际生产过程中的综合效率,软件增加了Dxf文件图层识别功能,设计人员在AutoCAD中即可实现坡口角度的设置。
>>>大厂:设计人员与机床操作人员的工作分开,降低设备操作人员要求;
>>>小厂:机床加工和图纸设计同步进行,提高生产效率。

2、前瞻

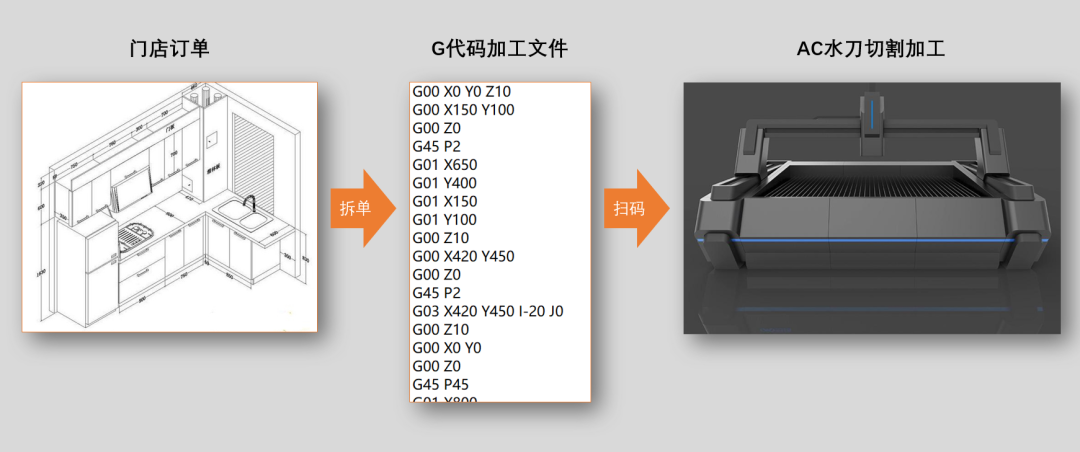

对接第三方拆单软件,为行业打通从门店到加工厂的数据对接,轻松实现加工厂的转型升级。

3、高效/高精测高方案

阵列扫描
轨迹扫描
  • 采用进口μ级激光位移传感器,在18000mm/min的高速下扫描,切割精度控制在0.05mm之内
  • 提供不同测高方案,提高测高效率,保证用户的产能。

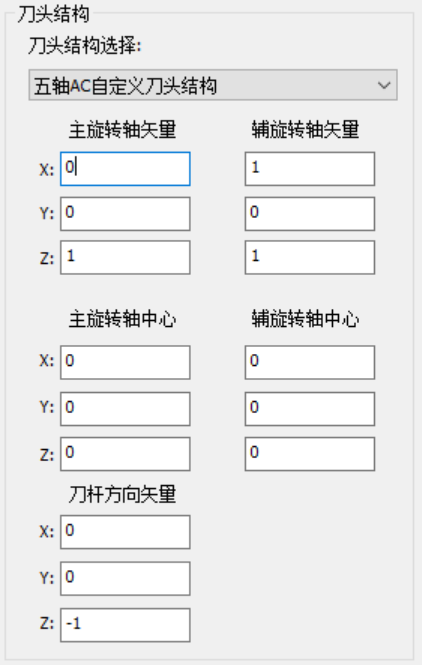

4、五轴刀头误差补偿


五轴刀头结构复杂,刀头长时间使用或发生碰撞,出现误差,配合五轴RTCP算法,通过简单的操作即可对刀头误差进行补偿,实现高精度加工。

5、寻边功能

由于岩板面积大、质量重,在工作台上不便挪动,装夹定位困难。为此,维宏推出自动寻边方案,对板材寻边之后,系统将切割路径进行旋转偏移,既提高生产效率又减少操作人员工作量。

水刀培训

为了更好的服务广大客户
维宏官方抖音账号推出

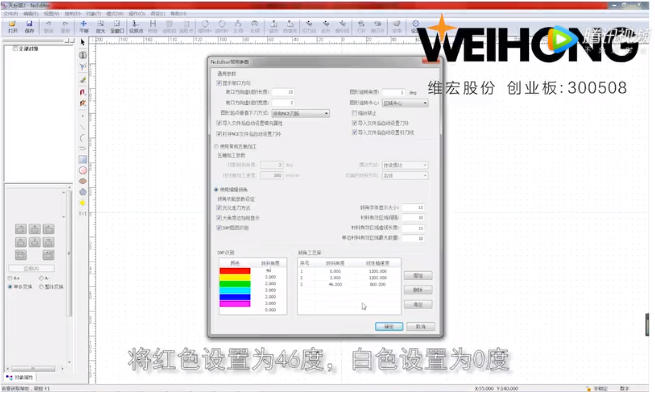

水刀系列培训视频
持续更新中,欢迎大家关注~

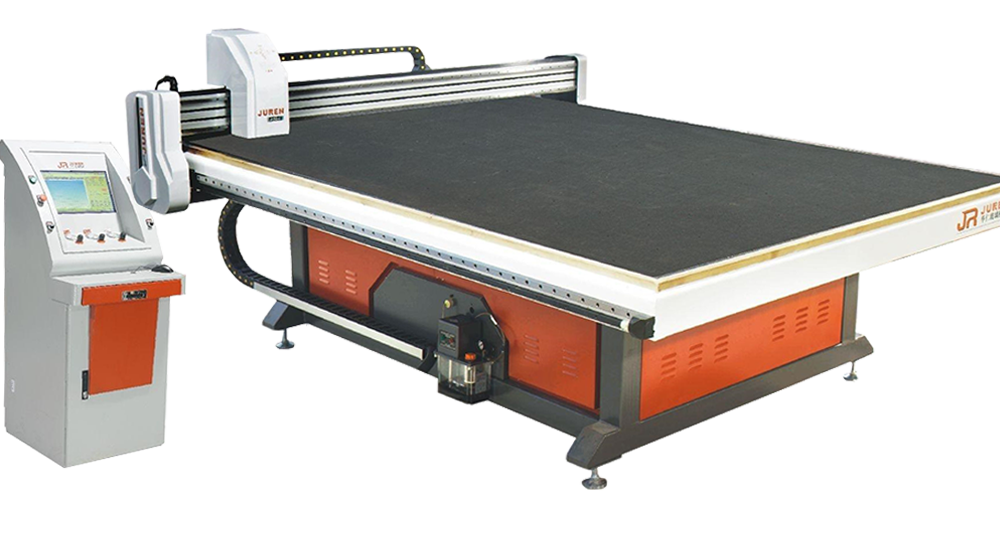

二、岩板划切方案




划切加工具有效率高、成本低两大优势,被广泛应用于岩板开料及相关产品的外轮廓加工。

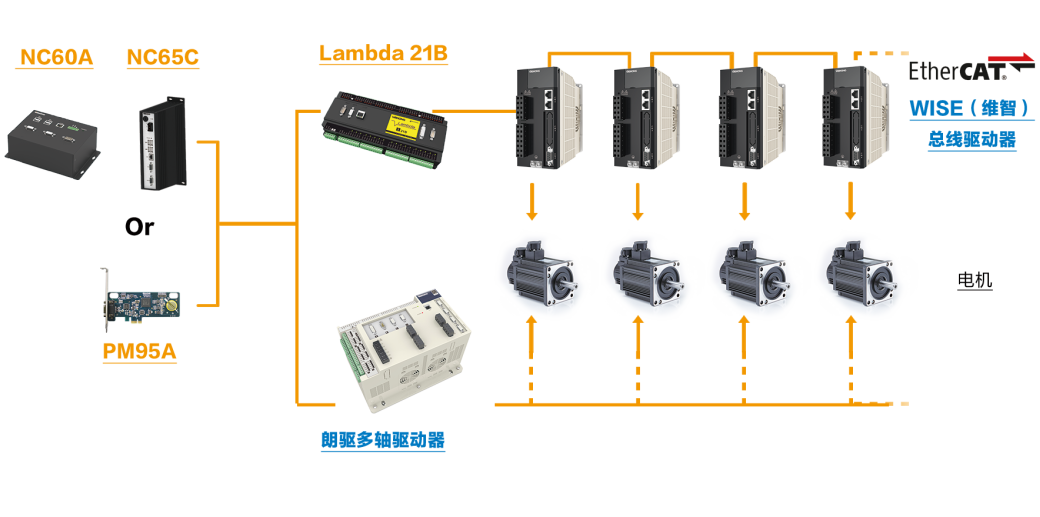

1、总线绝对值

稳定
伺服连接采用校验式的通讯方式,不存在传统脉冲方案因为干扰而导致的运动丢步偏位现象。
省心
断电重启或者报警后,系统自动读取电机当前位置,确保零点无偏差。
安全
双驱轴实时监测,确保同步,避免异常情况下出现扭梁。
便捷
从软件界面上即可对驱动器参数进行调整,远程维护更方便。

2、卓越的插补算法
维宏控制系统在金属切削/3C等高精度领域,以及对速度/加速度要求较高的激光切割行业,都有广泛的应用,基于同样插补算法上开发出的划切系统,具备天然的控制优势,可保证高速下的切割精度。

3、贴标方案



支持“贴标”功能,通过给每块板材贴上标签,使得后续加工及打包都有码可循,是定制化家居生产的有效解决方案。

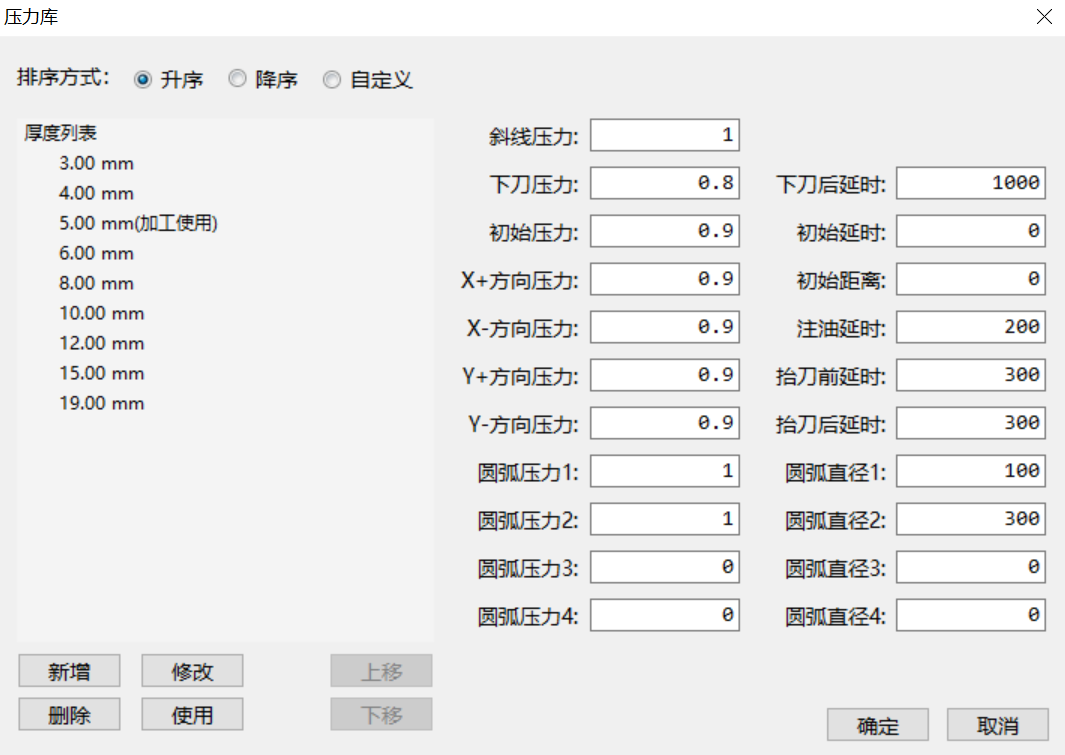

4、压力库


针对不同类型/厚度的板材,提供不同的切割压力方案,方便操作员根据需求快速切换。

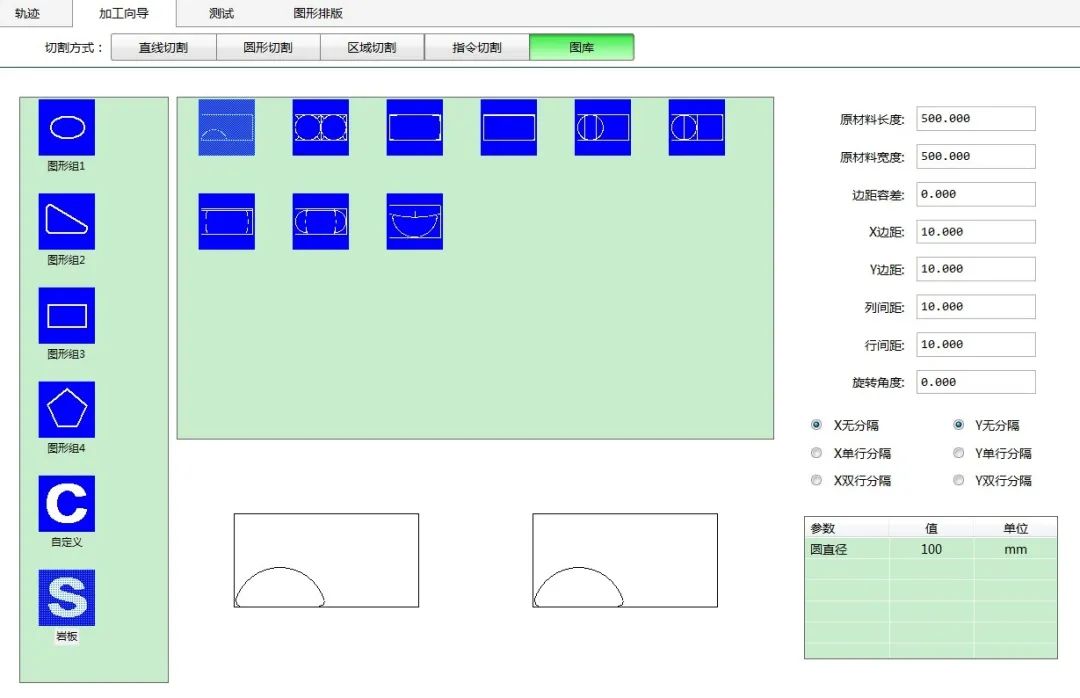

5、图形向导


图库功能,提供丰富的加工图形,操作员根据需求直接调用,无需第三方软件画图。

如有需要,欢迎拨打400-882-9188
