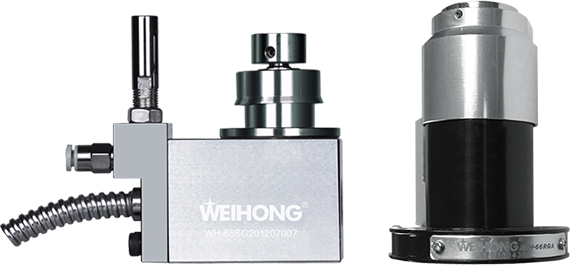

维宏对刀仪
可用于加工中心、数控铣床、木工雕刻机、石材雕刻机、广告行业雕刻机等

规格参数

项目 维宏对刀仪WH-50R2PA 维宏对刀仪WH-100RGA
底座外形尺寸 Φ50mm圆形 72mmx50mm方形
重复定位精度 0.002mm 0.002mm
吹气功能
电压 DC10-30V DC10-30V
电流 20mA以下 20mA以下
刀具直径要求 20mm以下 20mm以下
环境温度 -25℃~70℃ -25℃~70℃
对刀速度 50~200mm/min 50~200mm/min
底座安装孔直径 Φ4.4mm Φ6mm
物理高度 65mm 90mm
电源及信号线抗拉强度 20N 20N
气管直径 外径4mm/内径2.5mm 外径4mm/内径2.5mm
电源及信号线长度 1.5m 1.5m
超程保护
信号类型 常闭 常闭
护线套长度 1m 1m
机械行程 5mm 5mm
对刀信号 绿、白 绿、白
超程信号 红、黄
维宏手摇脉冲发生器
可用于木工雕刻机、加工中心、数控铣床、数控车床等

规格参数

引脚定义 维宏06手轮 远瞻五轴 远瞻六轴
5V~15V 红、透明色 棕、蓝白 棕、蓝白
A
B
X X X
X X X
X1 浅绿/黑色 棕白 棕白
X10 浅绿/黑色 红白 红白
X100 透明/黑色 红黑 红黑
4轴 深蓝
5轴 X 绿白 绿白
GND 黑、紫、浅紫 橙白、红 橙白、红
6轴 X X 绿黑
Z轴 浅蓝
Y轴
X轴
手轮标准控制轴数 四轴 五轴 六轴
手轮拖线长度(单位:M) 5M 3M 3M
